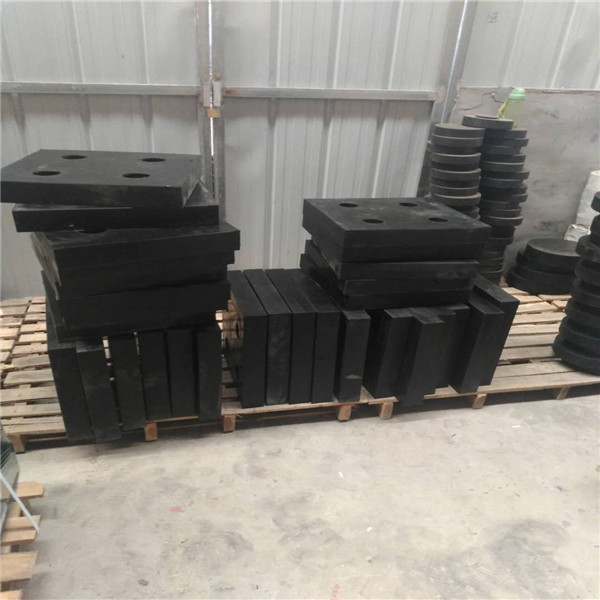

弹性橡胶垫块桥梁施工展示

橡胶减震垫是由多层橡胶片硫化粘合而成的一种橡胶支座产品，该产品具有较强的高弹性和粘黏性。能够支撑支座上部的构建物，支座具有很好的弹性，该弹性是由卷曲分子构象的变化产生的，也有较大的剪切变形能力，进而满足上部构造的水平位移。

橡胶垫(直径相同)，有带铅蕊与不带铅蕊之分，其水平 刚度相 差不多 ，但 带铅 蕊橡 胶 垫 的阻 尼 比为20 ％ ～25 ％，不带 铅蕊橡胶 垫的阻尼 比为 4 ％ ～7 ％ ，相 差约 5 倍 ：同时．带铅蕊橡胶垫比不带铅蕊橡胶垫的起始应力大 6 倍 ～7倍 。因此 ，在一个工程 中．同样 数量 ．同种 规格 的橡胶垫 如果选用适量的带铅蕊的橡 胶垫 ．隔震层 能有效地 吸收水平力 ．在风荷载和小地震作用时使结构不产生水平位移 但是，如果选用带铅蕊橡胶 垫过多 时 ，较 大 的阻 尼使结构 的周 期 比选用铅蕊少的橡胶垫周期减小，加速度增大，结掏位移增大，隔震层水平剪力迅速增加 降低了结构的减震效果。因此 ，选择橡胶 垫的阻尼比是隔震设 计的重要一环 ：二、橡胶垫块水平刚度 和阻尼比的选用由压剪实验证 明．橡 胶垫 的水平 等效 刚度 和等效 阻尼 比随着水平位移幅值的增大而衰减 ，不同的剪切位移有不同的等效刚度和等效阻尼比 ，在确定 水平 刚度及阻尼比时 ，位移是未知的，因此，要经过几次的反复迭代才能使其相互匹配。一般验算多遇地震时取剪切变形为 5O ％时的水平刚度和阻尼比，验算罕遇地震时取剪切变彤为 250 ％时的水平刚度和阻尼比。三、什么是橡胶垫块橡胶垫块是由多层橡胶片硫化粘合而成一种普通橡胶支座产品，这种产品具有足够的竖向刚度，能够将支座上部构造的反力可靠的传递给墩台，支座具有良好的弹性，以应对桥梁的梁端的转动；又有较大的剪切变形能力，以满足上部构造的水平位移。
